Mis on rakkude tasakaalustamine?

Elementide tasakaalustamine võrdsustab pinge ja laetuse oleku akupaki üksikute elementide vahel. See protsess hoiab ära mõne elemendi ülelaadimise, samas kui teised jäävad alalaadituks, mis muidu piirab paketi kogu kasutatavat mahtu ja kiirendab lagunemist.

Tehnika kehtib peamiseltliitiumioon akupakettkonfiguratsioonid, kus rakud ühendavad järjestikku. Kui üks element saavutab laadimise või tühjenemise ajal oma pingepiiri, peab kogu pakett lakkama töötamast-isegi siis, kui teistel elementidel on võimsust alles.

Tootmisvariandid loovad veidi erineva võimsuse, impedantsi ja isetühjenemiskiirusega{0}}elemente. Isegi sama tootmispartii rakkudel on need erinevused. Korduvate laadimis{3}}tühjenemistsüklite käigus põhjustavad need väikesed erinevused märkimisväärset tasakaalustamatust.

Tasakaalustamata pakett suudab iga tsükli puhul anda 10% väiksema mahu kui tüübisildil, lukustades ära energia, mille eest kasutajad maksid, suurendades samal ajal iga elemendi degradatsiooni. Matemaatika on lihtne: 1000 kWh 100 seeria elemendiga süsteemis, kui üks aku on 90% laetud, samas kui teised saavutavad 100%, pääseb kogu pakett vaatamata 999 kWh salvestamisele ainult 900 kWh.

Temperatuurigradiendid süvendavad probleemi. Mootorite või elektroonika lähedal asuvad elemendid kogevad kõrgemat temperatuuri, mis muudab nende sisemist keemiat erinevalt jahedamate elementide omast. See keskkonnategur tekitab pideva tasakaalustamatuse isegi pärast esialgset tasakaalustamist.

Tasakaalustamata elemendid võivad aku kasutusaega lühendada kuni 30%, eriti sellistes keemiates nagu LiFePO4 või NMC. Nõrgem rakk määrab, millal laadimine peab lõppema ja millal tühjenemine jõuab oma piirini-nähtust nimetavad insenerid "nõrgeima lüli" efektiks.

Kolm peamist mehhanismi viivad rakud tasakaalust välja aliitiumioon akupakett:

Laadimisseisundi erinevusedtekivad siis, kui elemendid algavad kokkupaneku ajal ebaühtlase laengutasemega või arendavad erinevat isetühjenemist{0}}. Aku keemiauuringud näitavad, et aku tühjenemine 0,1% kiiremini kui tema naabrid triivib pärast korduvaid tsükleid 4,4% madalamale.

Võimsuse mittevastavustekivad seetõttu, et kahel rakul pole identset energiasalvestusvõimet. Tootmisprotsessid loovad rakke 2–5% võimsuse erinevusega isegi rangete spetsifikatsioonide piires. Kui rakud vananevad erineva kiirusega, suureneb see dispersioon.

Impedantsi variatsioonidpanna rakud vooluvoolule erinevalt reageerima. Mõne elemendi kõrgem sisetakistus tähendab, et need jõuavad laadimise ajal pingepiirini varem ja tühjenemise ajal langevad väljalülituspinged kiiremini.

Kui maksimaalset laadimispinget ületatakse vaid 10%, suureneb lagunemismäär 30%. See pinge ja lagunemise vaheline eksponentsiaalne suhe muudab täpse tasakaalustamise pikaealisuse jaoks kriitiliseks.

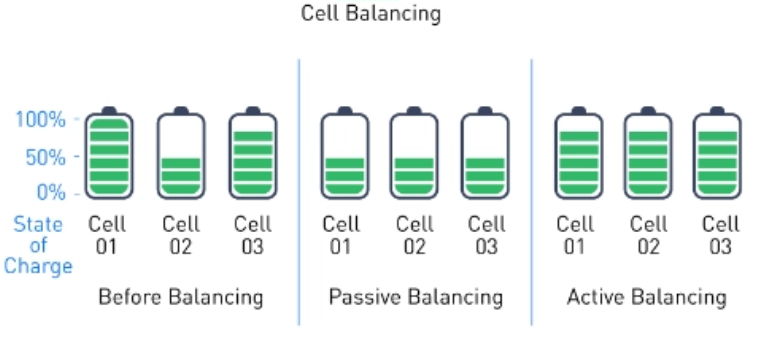

Cell Balancing

Passiivne tasakaalustamine eemaldab üleliigse energia kõrgemalt{0}}laetud rakkudest, hajutades selle soojusena läbi takistite. Süsteem jälgib iga elemendi pinget ja aktiveerib möödaviigutakistid, et eemaldada laengud sihttasemest kõrgematest rakkudest.

Riistvara on lihtne: iga rakk ühendub šundi takistiga lüliti, tavaliselt MOSFETi kaudu. Kui akuhaldussüsteem tuvastab elemendi pinge, mis ületab läviväärtust, sulgeb see selle elemendi lüliti, suunates voolu läbi takisti, kuni pinged ühtlustuvad.

Tüüpilises passiivses elemendi tasakaalustamise ahelas 4S kuni 16S liitiumpaki jaoks koosneb iga rakukanal kolmest põhikomponendist: eraldustakistist (tavaliselt 33 Ω kuni 68 Ω 0,25–0,5 W nimiväärtusel), N--kanali MOSFET, mis toimib juhitava lülitina, ja monitori IC-ajami signaalist. Kui IC tuvastab, et konkreetne rakk asub paketi võrdluspingest kõrgemal, tõmbab see MOSFET-värava kõrgele. Seejärel voolab vool selle raku positiivsest terminalist läbi takisti MOSFET-i äravoolu-läbi-allikateele ja naaseb elemendi negatiivsesse klemmi. Energia hajub soojusena takistis{12}}ja vähemal määral MOSFET-i sisselülitus

Takisti väärtus seab otsese kompromissi. Väiksem takistus (näiteks 22 Ω) annab suurema tühjendusvoolu -umbes 150 mA 3,3 V elemendi pingel- ja kiirema ühtlustamise, kuid see tekitab ka rohkem soojust mooduli korpuses. Tihedalt pakitud akukonfiguratsioonides, kus termiline kõrgus on piiratud, valivad disainerid suurema takistuse väärtused, et hoida soojuse teket kontrolli all pikemate tasakaalustavate akende hinnaga. Mõned akuelementide tasakaalustusahela konstruktsioonid lisavad õhutustakistile või selle lähedusse termistori, mis edastab temperatuuriandmed tagasi BMS-i, et see saaks reguleerida tasakaalustusvoolu, kui kohalikud temperatuurid tõusevad liiga kõrgele. See suletud ahelaga soojusjuhtimine on soodsate BMS-plaatide puhul ebatavaline, kuid standardne tööstuslikes{10}süsteemides, kus pakett töötab pidevalt suurel koormusel.

Tööparameetrid: tüüpilised passiivsed süsteemid kasutavad möödaviiguvoolu vahemikus 50-200 mA. Tasakaalustustakisti väärtus määrab, kui kiiresti liigne laeng hajub{4}}tavalised väärtused vahemikus 20–100 oomi liitiumioonrakenduste puhul.

See meetod töötab kõige paremini laadimise ajal, kui pakendil on väline toiteallikas. Väga väikese isetühjenemise

Eelised: Madalad kulud, lihtsad vooluringid ja kõrge töökindlus muudavad passiivse tasakaalustamise olmeelektroonika ja väikeste akude standardvalikuks. Komponendid integreeruvad hõlpsalt olemasolevatesse akuhaldussüsteemidesse ilma suuremate disainimuudatusteta.

Passiivne tasakaalustamine jääb liitiumioonelementide tasakaalustamiseks alla 48 V vaikeseadeks, kuna matemaatika soosib lihtsust. 7S-paketis, kus elemendid triivivad 200 tsükli jooksul 30–50 mV, korrigeerib 68 Ω voolutakisti, mis tõmbab 50 mA, selle triivi alla kahe tunni jooksul laadimisseansi kohta. Tasakaalustussündmuse kohta raisatud energia on ligikaudu 0,15 Wh elemendi kohta,{10}}mis on tühine võrreldes 5–10% võimsuse suurenemisega, mida pakett taastab, hoides kõik elemendid pingelises joonduses. Selliste rakenduste puhul nagu elektritööriistad, e{14}}jalgrattad ja kaasaskantavad meditsiiniseadmed, tabab see passiivne rakkude tasakaalustamise lähenemine parimat kohta, kus tühjendamise ajal kaotatud energia{15}}kulu on palju väiksem kui aktiivsete meetodite nõutava täiendava jõuelektroonika maksumus.

Piirangud: Energia raiskamine on peamine puudus – 100% üleliigsest laengust muundub soojuseks, mitte ei kandu tühjenenud rakkudesse. See vähendab süsteemi üldist tõhusust ja piirab passiivset tasakaalustamist rakendustega, kus aeg ei ole piiratud. Tühjenemise ajal lühendab passiivne tasakaalustamine tööaega, kuna see ainult eemaldab energiat, mitte ei jaga seda ümber.

Aktiivne tasakaalustamine kannab toiteelektroonika abil laengu kõrgema-pingega elementidest madalama-pingega elementidesse. Selle asemel, et raisata energiat soojusena, viib süsteem selle sinna, kus seda vaja on.

Kolm peamist topoloogiat käsitlevad laengu ülekandmist:

Mahtuvuslik ümberlülitaminekasutab ajutise energiasalvestina kondensaatoreid. Süsteem ühendab kondensaatori kõrge-pingeelemendiga, laeb selle ja lülitab seejärel tühjendamiseks madalpingeelemendile. Seda juhtub korduvalt, kuni rakud ühtlustuvad. Meetod töötab hästi külgnevate rakkude puhul, kuid muutub pakendis pikemate vahemaade korral ebaefektiivseks.

Induktiivne tasakaalustaminekasutab rakkude vahel energia ülekandmiseks induktiivpooli või trafosid. DC-Alalisvoolumuundurid tegelevad pinge muundamisega, mis on vajalik laengu teisaldamiseks ühest elemendist teise. Hiljutised uuringud näitavad, et hübriidse töötsükli tasakaalustamise meetod saavutas laadimise ajal võrdsustamise 6,0 tunniga võrreldes 9,2 tunniga tavapäraste meetodite puhul.

Kahesuunalised DC{0}}alalisvoolumuunduridpakuvad kõige paindlikumat lähenemist, võimaldades energiaülekannet mõlemas suunas paki mis tahes rakkude vahel või üksikute rakkude ja kogu paki vahel. See topoloogia käsitleb suuri vooluvooge-kaasaegsed süsteemid toetavad 2,5–10A tasakaalustavat voolu olenevalt muunduri konstruktsioonist.

Olek--Toitepõhised tasakaalustamisalgoritmid parandasid kasutatavat võimsust 16% võrreldes tasakaalustamata pakettidega. Uuem SoP-lähenemine tasakaalustab pigem tegelikku võimsust, mitte ainult pinget või laadimisolekut, mis osutub eriti tõhusaks erineva võimsusega vanade akude puhul.

Toimivusmõõdikud: Aktiivsed süsteemid saavutavad tavaliselt 85-95% energiaülekande tõhususe. Keerukus hõlmab rohkem komponente-lüliteid, induktiivpooli, kondensaatoreid ja juhtlülitusi, mis suurendab nii kulusid kui ka füüsilist ruumivajadust.

Vooluahela rakendamise seisukohast kasutab BMS-i tootmisplaatidel kõige laialdasemalt kasutusele võetud aktiivsete elementide tasakaalustamise ahel kommuteeritud-induktiivpooli topoloogiat. Igal külgnevate rakkude paaril on väike induktiivpool (tavaliselt 10–47 µH) ja kaks MOSFET-i. Kontroller vahetab paisusignaale: tsükli esimesel poolel- voolab vool kõrgema-pingeelemendist läbi induktiivpooli, salvestades energiat selle magnetvälja. Tsükli teises pooles -eraldub salvestatud energia naaber-madalama pingega elementi. Lülitussagedus jääb tavaliselt vahemikku 50–200 kHz, mis on piisavalt kõrge, et hoida induktiivpooli suurust väike, kuid piisavalt madal, et piirata lülituskadusid.

Süsteemide puhul, mis nõuavad laengu ülekandmist mitte-kõrvuti asuvate elementide- kaudu, mis on levinud suurtes akukomplektides võrgusalvestuseks või raskete seadmete jaoks-, on tagasilöögimuunduri topoloogia praktilisem. Multi-mähisega trafo võimaldab igal üksikul elemendil energiat üle kanda kogu pakksiinile või pakksiinil tühjenenud rakku toita, olenemata füüsilisest asendist. See lahtri-pakkimise-arhitektuur kõrvaldab kaskaadviivituse, mida külgnevad-rakumeetodid kannatavad laengu teisaldamisel üle paljude rakkude järjestikku. Kompromiss on trafo suuruses ja maksumuses: iga elemendi kraan vajab oma sekundaarmähist ja trafo südamik peab toime tulema tippvooga ilma küllastuseta. Tagasilöögimuunduritel põhinev aktiivne tasakaalustamistehnoloogia domineerib rakendustes, mille pinge on üle 48 V, kus kiiruseeelis naaberkärje{12}}transpordi ees õigustab lisamaterjalide lisakulusid.

Millal kasutada aktiivset tasakaalustamist: Suure -formaadiga liitiumioonakud elektrisõidukitele, võrgusalvestussüsteemidele ja tööstusseadmeteleõigustada suuremaid kulusid. Täiustatud tõhusus ja kiiremad tasakaalustamisajad tagavad parema investeeringutasuvuse, kui paki võimsus ületab 10 kWh või kui operatiivselt on oluline kiire töötlemine.

Theakuhaldussüsteemi arhitektuurLiitiumioonpakendis rakkude tasakaalustamise eest vastutav ei ole üks kiip,{0}}see on kihiline arhitektuur. Enamik tootmistaseme-süsteeme järgib ülem-alluv-topoloogiat. Slave-plaadid asuvad otse igal akumoodulil, mõõtes üksikute elementide pinget ja temperatuuri spetsiaalsete monitori IC-de kaudu. Ülemkontroller koondab need andmed, käivitab tasakaalustamisalgoritmi ja annab käsud tagasi alamseadmetele isoleeritud sidesiini kaudu.

Komponentide tasemel tugineb iga alamplaat pinge proovivõtmiseks mitmeelemendilise aku monitori IC-le. Need IC-d mõõdavad 6 kuni 18 seeriat{3}}ühendatud elementi seadme kohta, mille mõõtmisviga on hästi kavandatud süsteemides alla 1,5 mV. BMS-i jaoks, mis haldab rakkude tasakaalu 96-kärje EV-paketis, ühendab kaheksa või enam monitori IC-d ahela{10}}või adresseeritava siini konfiguratsioonide kaudu. Monitori IC töötleb iga kärje kraani puhul analoog{11}}digitaalmuundamist, suunates samal ajal ka paissignaale, mis juhivad iga kanali tasakaalustamislüliteid.

Side alammoodulite ja ülemkontrolleri vahel kulgeb autotööstuses ja tööstuslikes rakendustes tavaliselt CAN-siini kaudu või väiksemate tarbijapakettide puhul I2C kaudu. CAN pakub mürakindlust, mis on vajalik elektriliselt mürarikkas keskkonnas mootorite ja inverterite läheduses, mistõttu enamik elektrisõidukite elementide tasakaalustamiseks mõeldud akuhaldussüsteeme kasutavad seda protokolli vaikimisi. Peakontroller -sageli spetsiaalne mikrokontroller või DSP-käivitab SOC-hinnangumudeli, otsustab, millised rakud vajavad laengu ümberjaotamist, ja saadab tagasi töötsükli või sisse-/väljakäsud, mille alamplaadid tõlgivad MOSFET-värava signaalideks.

See kihiline lähenemine on oluline, sest BMS teeb enamat kui tasakaalustab. Ülevoolukaitse, ülepinge väljalülitamine, alapinge lukustus ja termiline väljalülitus jagavad sama jälgimisriistvara. Kui monitori IC tuvastab elemendi pinge, mis ületab ohutut ülemmäära, võib see iseseisvalt käivitada kaitsereaktsiooni mikrosekundite jooksul -palju kiiremini kui põhikontrolleri küsitlustsükkel. Tasakaalustusfunktsioon ja kaitsefunktsioon jagavad andurite andmeid, kuid töötavad erinevatel ajavahemikel: kaitse toimib mikrosekundites, samas kui akupatarei tasakaalustamise algoritm töötab minutite või tundide kaupa. Selle eraldamise mõistmine aitab selgitada, miks BMS suudab rakke kaitsta isegi siis, kui tasakaalustamisrutiinil tekib tarkvaratõrge.

Inseneridele, kes valivad akupaki tasakaalustamiseks BMS-itööstusseadmed, nagu kahveltõstukid, AGV-d ja kaevandussõidukid-Põhiline spetsifikatsioon, mida hinnata, on tasakaalustava voolu-ja -võimsuse suhe. 100 mA passiivne tasakaalustusvool töötab hästi 10 Ah paketi puhul (1% mahust), kuid 400 Ah kahveltõstuki aku puhul esindab see vaid 0,025% võimsusest, mis tähendab, et isegi 2% SOC-i leviku korrigeerimine võib võtta päevi pidevat laadimist. Tööstuslikud akuhaldussüsteemid lahendavad selle probleemi, suurendades passiivset tasakaalustavat voolu 500 mA–1A-ni koos sobiva nimiväärtusega takistite ja soojusjuhtimisega või integreerides aktiivseid tasakaalustamismooduleid, mis on võimelised liikuma 2–5 A elementide vahel. BMS-i spetsifikatsioonilehel peaks olema loetletud nii maksimaalne tasakaalustusvool kui ka elementide arv, mida see suudab üheaegselt tasakaalustada-mõned madalama hinnaga-disainid tasakaalustavad rakud järjest, mitte paralleelselt, mis korrutab võrdsustamisaja tasakaalustamata elementide arvuga.

Theakuhaldussüsteemmäärab mitme parameetri alusel, millal ja kui agressiivselt rakke tasakaalustada:

Pinge{0}}põhine tasakaalustaminekäivitub, kui elemendi pinge erinevused ületavad läve, tavaliselt 10{1}}50 mV liitiumioonkeemia puhul. BMS tuvastab madalaima elemendi pinge ja seejärel tasakaalustab kõik rakud selle miinimumi määratletud vahemikus. See lihtne lähenemisviis töötab usaldusväärselt, kuid ei võta arvesse lahtrite võimsuse erinevusi.

Tasakaalustatuse seisukordkasutab SOC-hinnangu algoritme, et määrata iga elemendi laetuse tase võrreldes selle maksimaalse võimsusega. See meetod osutub täpsemaks kui pingel{1}}põhinevad lähenemisviisid, kuna see võtab arvesse võimsuse erinevusi. BMS tasakaalustab pigem võrdsete SOC protsentide kui võrdsete pingete poole.

Võimsuse tasakaalustamise seisundesindab uusimat lähenemist, mis on eriti oluline patareide vananemisel. See meetod sobib erineva võimsusega vananenud akudele, kuna see tasakaalustab pigem tegelikku laetust kui tugineb ainult SOC protsendile või pinge väärtustele.

Ajastus on oluline: laadimise ajal tasakaalustamine on passiivsete süsteemide jaoks kõige mõttekam, kuna saadaval on väline toiteallikas. Aktiivsed süsteemid suudavad tasakaalustada laadimise, tühjenemise või puhkeperioodide ajal. Mõned täiustatud BMS-i konstruktsioonid rakendavad pidevat tasakaalustamist, kohandades aku laadimist alati, kui pakett töötab.

Konfiguratsiooni läved: Tasakaalustuse alustamise pinge on liitiumraudfosfaatelementide puhul tavaliselt umbes 3,5 V, mis näitab ligikaudu 5–10% laetust. Maksimaalne pinge erinevus elementide vahel on tavaliselt 10 mV, kuigi mõned rakendused kasutavad 20 mV kiiremaks hulgi tasakaalustamiseks enne täpsustamist rangemate tolerantsideni.

Elektrisõidukitel on kõrge võimsustaseme, laia temperatuurivahemiku ja sagedaste laadimis{0}}tühjenemistsüklite tõttu kõige nõudlikumad elementide tasakaalustamise nõuded.

Tüüpiline elektrisõidukite aku sisaldab järjestikku 96-400 elementi, mis on sageli korraldatud 24 paralleelselt ühendatud-elemendist koosnevateks mooduliteks. Iga mooduli paralleelsed rakud tasakaalustavad loomulikult, kuid järjestikku ühendatud moodulid nõuavad aktiivset juhtimist.

Aktiivne rakkude tasakaalustamise turg jõudis 2024. aastal 1,41 miljardi dollarini ja prognoosib aastani 2033 kasvuks 18,2% aastas. See laienemine on otseses korrelatsioonis elektrisõidukite tootmise suurenemisega kogu maailmas, eriti Aasias, kus Hiina, Jaapan ja Lõuna-Korea on nii tootmises kui ka kasutuselevõtus juhtivad.

Jõudlusnõuded: EV tasakaalustussüsteemid peavad hakkama saama 100+ elementidega, töötama temperatuurivahemikus -20 kraadi kuni 60 kraadi ning reageerima mõne sekundi jooksul kiirele energiavajadusele kiirendamise ja regeneratiivpidurduse ajal.

Täiustatud tasakaalustamise topoloogiate eksperimentaalne valideerimine saavutas tühjendamise ajal nelja-kärjeseeria paketi SOC-konvergentsi ligikaudu 400 sekundiga. Selle skaleerimiseks 96+ rakkudega EV-pakettidele on vaja keerukaid juhtimisalgoritme ja suure-tõhususega jõuelektroonikat.

Autotööstus kasutab peamiselt passiivset tasakaalustamist vaatamata aktiivsete süsteemide suurepärasele jõudlusele. Tarbesõidukite kulutundlikkus koos piisava passiivse tasakaalustamisega enamiku sõidumustrite jaoks muudab lihtsama lähenemisviisi majanduslikult atraktiivseks. Suure jõudlusega elektrisõidukid ja tarbesõidukid kasutavad tõhususe suurendamiseks aga üha enam aktiivset tasakaalustamist.

Elektrisõidukite elementide tasakaalustamine peab võitlema ka regeneratiivpidurdusega,{0}}selle stsenaariumiga paigalhoidmisel puudub. Regeneratiivsete sündmuste ajal voolavad suured impulssvoolud sekundi murdosadeks tagasi pakki, tekitades mööduvaid pingetippe, mis erinevad rakkude lõikes nende individuaalse impedantsi alusel. Elektrisõidukite elementide tasakaalustamist käsitlev BMS peab eristama neid mööduvaid naelu tegelikest SOC-i tasakaalustamatusest, et vältida tarbetute tasakaalustamistoimingute käivitamist. Enamik autotööstuse BMS-i konstruktsioone lahendab selle probleemi, rakendades pinge mõõtmisel madalpääsfiltrit või nõudes pinge deltade püsimist mitmel järjestikusel diskreetimisaknal enne tasakaalustamise alustamist. See filtreerimisloogika lisab keerukust, kuid takistab süsteemil normaalsest sõidudünaamikast põhjustatud fantoomne tasakaalustamatust.

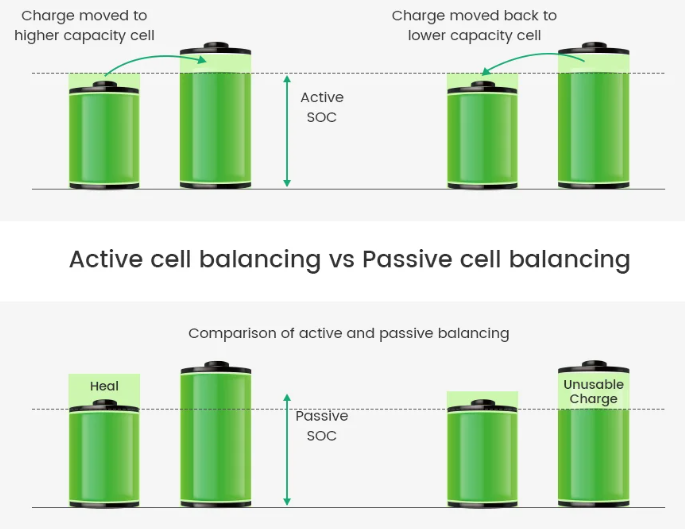

Cell Balancing

Õige elementide tasakaalustamine pikendab aku eluiga mitme mehhanismi kaudu:

Vähendatud stress üksikutele rakkudele: kui kõik elemendid töötavad sama SOC-i lähedal, ei esine ühelgi elemendil korduvat ülelaadimist ega sügavtühjenemist. See ühtlane töötlemine aeglustab kogu pakendi mahu tuhmumist.

Temperatuuri juhtimine: Tasakaalustatud elemendid tekitavad ühtlasema soojusjaotuse. Tasakaalustamata pakendid tekitavad kuumi kohti, kus ülelaetud rakud hajutavad rohkem energiat, luues termilised gradiendid, mis kiirendavad kahjustatud piirkondade vananemist.

Pinge vastavus: elementide hoidmine optimaalsetes pingevahemikes hoiab ära liitiummetallkatte teket anoodidel ülelaadimise ajal ja vase lahustumist üle{0}}tühjenemise ajal. Mõlemad tingimused vähendavad püsivalt raku mahtu.

Hästi{0}}sobivate elementide ja õige tasakaaluga akud näitavad tugevat korrelatsiooni elementide tasakaalu ja pikaealisuse vahel, kusjuures 12% mahutavuse erinevus põhjustab suurima jõudluse languse 18 tsükli jooksul.

Ohutusmõju ulatub kaugemale jõudlusest:

Ülelaetud liitiumelementide ohttermiline põgenemine-ahelreaktsioon, kus temperatuuri tõus põhjustab keemilisi reaktsioone, mis toodavad rohkem soojust. Positiivne tagasiside ahel võib põhjustada tulekahju või plahvatuse. Elementide tasakaalustamine takistab üksikutel elementidel ohtlike ülepingetingimusteni jõudmast isegi siis, kui paki teised elemendid jäävad ohutule tasemele.

BMS integreerib rakkude tasakaalustamise mitme sõltumatu kaitsekihiga, millel on sama jälgimisriistvara. Ülepingekaitse käivitub, kui mõni element ületab kõva lae -tavaliselt 3,65 V LiFePO4 või 4,25 V NMC korral-, andes laadimis-MOSFET-ile käsu lahutada laadimisallikas millisekundite jooksul. Alapingekaitse töötab tühjenemise ajal tagurpidi, katkestades koormuse tee enne, kui ükski element langeb alla 2,5–2,8 V. Liigvoolu- ja

Mis muudab selle integratsiooni aku haldamise ja elemendi pikaealisuse jaoks kriitiliseks, on reageerimisaegade hierarhia. Kaitsefunktsioonid töötavad mikrosekundite skaalal, kuna need käsitlevad ägedaid ohte. Rakkude tasakaalustamise funktsioon seevastu töötab minutite kuni tundideni, kuna see korrigeerib järkjärgulist triivi. Hästi-disainitud BMS akuhaldussüsteemis tagab, et need kaks funktsiooni ei lähe kunagi vastuollu,-näiteks peatab tasakaalustamistoimingud, kui aku temperatuur ületab termilise läviväärtuse või kui laadija edastab impulssvoolu, mis võib häirida pinge proovivõtu täpsust. See koordineerimine kiire kaitse ja aeglase võrdsustamise vahel on see, mis eristab tootmis--kvaliteetse BMS-i hobi--klassi plaatidest, mis käsitlevad tasakaalustamist ja kaitset täiesti eraldiseisvate alamsüsteemidena.

Tõsise tasakaalustamatuse füüsilised hoiatusmärgid on rakkude turse, kuumuse teke laadimise ajal ja kiire pingelangus kasutamise ajal. Need sümptomid näitavad, et pakend vajab ohutusjuhtumite vältimiseks viivitamatut hooldust või väljavahetamist.

Erinevad kasutusjuhtumid nõuavad erinevaid tasakaalustamismeetodeid:

Tarbeelektroonika(telefonid, sülearvutid, elektrilised tööriistad): Passiivsest tasakaalustamisest piisab alla 24 V pakettidele ja 6-8 elemendiga järjestikku. Madalad kulud vastavad rakenduse hinnatundlikkusele ja laadimisperioodid annavad passiivsetele süsteemidele piisavalt aega elementide võrdsustamiseks.

Elektrisõidukid: aktiivne tasakaalustamine muutub tasuvaks-üle 400 V pakettidele, millel on sadu seeriaelemente. Kiirem tasakaalustamine ja suurem efektiivsus õigustavad täiendavat elektroonika keerukust.

Võrgu energia salvestamine: tohutud akusüsteemid, mis salvestavad megavatt{0}}energiat, nõuavad keerukat aktiivset tasakaalustamist. Akuelementide tasakaalustamise süsteemide turg ulatus 2024. aastal 1,82 miljardi dollarini ja prognoosib 2033. aastaks 18,7% kasvu, mis on suuresti ajendatud utiliidi{6}}mahus salvestusruumi kasutuselevõtust.

Lennundus- ja meditsiiniseadmed: need rakendused nõuavad kõrgeimat töökindlust ja määravad sageli aktiivse tasakaalustamise, sõltumata kuludest. Lennuki aku rikke tagajärjed või{1}}elu toetavad seadmed õigustavad esmaklassilisi lahendusi.

Kaks filosoofiat juhivad seda, kuidas insenerid seavad tasakaalustamise eesmärgid:

Ülemine tasakaalustaminevõrdsustab elemendid täielikult laetuna, tagades, et kõik elemendid jõuavad üheaegselt 100% SOC-ni. See lähenemisviis maksimeerib saadaoleva võimsuse iga tühjendustsükli jooksul. E-jalgratta- ja päikeseenergia salvestussüsteemid kasutavad sageli parimat tasakaalustamist, kuna kasutajad eelistavad täielikku võimsuse kättesaadavust kui kaitset sügavlahenduse eest.

Põhja tasakaalustaminevõrdsustab elemente madalal laengutasemel, tagades, et kõik elemendid jõuavad tühjaks üheaegselt. See strateegia pakub paremat kaitset üle-tühjenemise kahjustuste eest ja sobib hästi rakenduste puhul, kus on pigem sagedased madalad tsüklid kui sügavad tühjenemised.

Valik sõltub kasutusharjumustest ja prioriteetidest. Võimsust rõhutavad rakendused (nagu vahemaa ärevusega elektrisõidukid) eelistavad parimat tasakaalustamist. Pikaealisust ja ohutust eelistavad rakendused (nt varutoitesüsteemid) valivad sageli põhja tasakaalustamise.

Mõned täiustatud süsteemid rakendavad hübriidmeetodeid, tasakaalustades nii täis- kui ka tühja olekus, et optimeerida nii võimsust kui ka pikaealisust.

Mõiste "laengute tasakaalustamine" esineb mõnikord vaheldumisi lahtri tasakaalustamisega, kuid sellel on inseneripraktikas kitsam tähendus. Laadimise tasakaalustamine viitab konkreetselt kulonbisisalduse -tegelikult salvestatud amper-tundide- võrdsustamisele elementide lõikes laadimisfaasi ajal. Laengu tasakaalustav BMS jälgib kulonide loendamise andmeid koos pingenäitudega, et teha kindlaks, millised elemendid on vastu võtnud vähem laengut kui nende naabrid, ja seejärel reguleerib möödaviigu või ülekande voolu vastavalt. See erineb pinge{6}}põhisest tasakaalustamisest, mis võib varjata tõelisi võimsuse erinevusi, kui rakud asuvad tühjenduskõvera tasasel osal, eriti LiFePO4 keemia puhul.

Koormuse tasakaalustamine aku kontekstis lahendab teistsuguse probleemi. Mitut inverterit või mootorikontrollerit toitavate paralleelsete rakurühmadega pakettides tagab koormuse tasakaalustamine, et ükski haru ei kanna ebaproportsionaalselt suurt osa tühjendusvoolust. Ebaühtlane voolujaotus paralleelsete stringide vahel kiirendab vananemist ülekoormatud harus ja alakasutab võimsust kergemates -koormustes. BMS tegeleb sellega voolu-sensortakistite või Hall-efekti andurite kaudu igal paralleelsel teel, reguleerides kontaktoreid või elektroonilisi lüliteid koormuse ümberjaotamiseks. Kuigi suure võimsusega{7}}akude koormuse tasakaalustamine toimib pigem stringi tasemel kui üksikute elementide tasemel, täiendab see elemendi -taseme laengu tasakaalustamist, et maksimeerida aku üldist kasutust. Mõlemad funktsioonid eksisteerivad kõrvuti samas akuhaldussüsteemis, jagades andurite infrastruktuuri, kuid käitades sõltumatuid juhtimisahelaid.

Aastatel 2024–2025 avaldatud uuringud näitavad mitmeid esilekerkivaid suundi:

Masinõppe integreerimine: Hiljutised uuringud ühendavad aktiivse tasakaalustamise masinõppemudelitega järelejäänud kasuliku eluea prognoosimiseks, kasutades seitsme erineva ennustusalgoritmi hindamiseks R-ruudu ja keskmise vea mõõdikuid. See integratsioon võimaldab proaktiivseid tasakaalustamise korrigeerimisi, mis põhinevad prognoositud rakkude vananemismustritel.

Vähendatud komponentide disain: Uued induktiiv-põhised tasakaalustamisahelad, mis kasutavad vähendatud lülitite arvu, näitavad tõhusust OPAL-RT 5700 süsteemide reaalajas riistvara-in-simulatsiooni abil. Need lihtsustatud topoloogiad vähendavad kulusid, säilitades samal ajal jõudluse.

AI-põhised akuhaldussüsteemid: edasine arendus keskendub süsteemidele, mis kasutavad juhtmevaba jälgimiseks{0}}reaalajas andmeid, pakkudes täpset ülevaadet aku seisundist, SOC-ist ja rikete tuvastamisest. Eesmärk on minimeerida seisakuid, tagades samal ajal tõhusa energiakasutuse.

Toitealgoritmide-olek-: Pinge- ja SOC{0}}põhistest lähenemisviisidest kaugemale minnes arvestavad uuemad algoritmid iga elemendi toiteedastusvõimet. See osutub eriti väärtuslikuks, kuna akude vanus ja elementide omadused erinevad nende algsetest spetsifikatsioonidest.

Ülemaailmne raku tasakaalustamise IC-turg ulatus 2024. aastal 1,32 miljardi dollarini, 2033. aastaks prognoositakse 2,51 miljardi dollarini 7,4%lise aastase kasvutempo juures. See turu laienemine peegeldab kõigi rakendussegmentide tasakaalustamislahenduste üha keerukamaks muutumist.

Akukomplekte projekteerivad insenerid peavad tasakaalustama mitmeid tegureid:

Enne disainilahendustesse sukeldumist aitab see jälgida, kuidas akupaki tasakaalustavad elemendid laadimistsükli ajal tegelikult lahti lähevad. Mõelge sellele, et 16S LiFePO4 pakk jõuab pideva-voolu laadimise lõpuni. Kui elemendid lähenevad 3,55 V, proovib BMS-i monitori IC igal alamplaadil iga 100–250 ms järel kõik 16 elemendi kraani. Kui mõni üksik element ületab alg-tasakaaluläve-seatakse sageli raudfosfaadi jaoks 3,50 V{13}}, märgib BMS paketi "tasakaalustusrežiimis". See tuvastab stringi madalaima elemendi pinge, seejärel aktiveerib möödaviigu MOSFET-i igas elemendis, mille pinge ületab madalamat rohkem kui konfigureeritud delta, tavaliselt 10–20 mV.

Sellest hetkest alates siseneb tasakaalustamisalgoritm reguleerimis-{0}}ja-arveldusahelasse. BMS hoiab möödaviigulülitid teatud aja jooksul (sageli 30–60 sekundit) suletuna, seejärel avab kõik lülitid ja ootab mitu sekundit, kuni elemendi pinge langeb voolu nulli{5}}. See võtab uuesti-proove, arvutab leviku ümber ja aktiveerib lülitid uuesti ainult sihtaknast väljas olevate lahtrite puhul. See katkendlik lähenemine hoiab ära üle-korrigeerimise ja arvestab tõsiasjaga, et elemendi pinge koormuse all ei esinda tõelist avatud{10}}ahela tasakaalu. Tsükkel kordub -mõnikord mitme täislaadimise seansi jooksul-, kuni pakett ühtlustub määratletud tolerantsiga. 16-elemendilise paketi puhul 50 mV algse leviku ja 100 mA passiivse tasakaalustusvooluga võib 10 mV konvergentsi saavutamiseks kuluda 4–8 tundi, olenevalt elemendi võimsusest ja temperatuurist.

Voolu ja kiiruse tasakaalustamine: Suuremad tasakaalustavad voolud ühtlustavad rakud kiiremini, kuid toodavad rohkem soojust ja nõuavad tugevamaid komponente. Tüüpilised spetsifikatsioonid ulatuvad 50 mA väikeste passiivsete süsteemide jaoks kuni 10 A suurte aktiivsete süsteemide jaoks.

Komponentide valik: Passiivse tasakaalustamise MOSFET-id vajavad sobivat voolureitingut ja madalat{0}}takistust. Aktiivne tasakaalustamine nõuab hoolikat induktiivpooli ja kondensaatori valimist, et saavutada sihttõhususe tase, hallates samal ajal suuruse ja kulupiiranguid.

Soojusjuhtimine: Isegi passiivne tasakaalustamine tekitab soojust, mis peab hajuma ilma läheduses olevaid rakke mõjutamata. Aktiivsed süsteemid toodavad vähem soojust elemendi kohta, kuid koondavad selle jõuelektroonikasse, mis vajab spetsiaalset jahutust.

BMS-i integreerimine: tasakaalustusriistvara peab suhtlema üldise akuhaldussüsteemiga, jagades pinge- ja temperatuuriandmeid juhtkäskude vastuvõtmise ajal. Standardprotokollid, nagu CAN-siin, hõlbustavad seda integreerimist.

Tasakaalustussüsteemi toimivust hindavad mitmed mõõdikud:

Tasakaalustamise aeg: Kui kaua viivad kõik elemendid sihtpinge või SOC vahemikku. Passiivsed süsteemid nõuavad tavaliselt tunde, samas kui aktiivsed süsteemid saavutavad tulemusi mõne minuti kuni paari tunni jooksul, olenevalt tasakaalustamatuse tõsidusest.

Energiatõhusus: kui suur protsent ümberjaotatud energiast jõuab madalamalt{0}}laetud rakkudeni võrreldes kadude kujul hajumisega. Aktiivsed süsteemid saavutavad 85–95%, passiivsed süsteemid lähenevad definitsiooni järgi 0%-le, kuna need ainult hajuvad.

Võimsuse säilitamine: Kas tasakaalustamisstrateegia säilitab paki mahutavuse sadade tsüklite jooksul? Hästi{0}}konstrueeritud süsteemides on soovitatavate töötingimuste korral 500 tsükli jooksul vähem kui 5% võimsuse kadu.

Temperatuuri tõus tasakaalustamise ajal: Liigne kuumenemine viitab ebapiisavale termilisele disainile või liiga agressiivsetele reguleerimist vajavatele tasakaalustamisparameetritele.

Testimisprotokollid hõlmavad sageli tahtliku tasakaalustamatuse tekitamist, seejärel mõõtmist, kui kiiresti ja tõhusalt süsteem neid erinevates temperatuuri- ja koormustingimustes korrigeerib.

Mitmed lõksud vähendavad tasakaalustamise tõhusust:

Valed läve sätted: Maksimaalse pingeerinevuse liiga väikeseks seadmine loob võistlustingimuse, kus BMS lülitub pidevalt rakkude vahel ilma edusamme tegemata. Enamik süsteeme töötab kõige paremini 10–20 mV künnistega, mitte alla 5 mV täpsusega.

Tasakaalustamine tühjendamise ajal passiivsete süsteemidega: see raiskab aku mahtuvust, hajutades energiat, mis võiks koormust toita. Passiivne tasakaalustamine peaks toimuma peamiselt laadimis- või puhkeperioodidel.

Temperatuuri mõju ignoreerimine: Elementide pinge varieerub sõltuvalt temperatuurist ja pinge mõõtmisel põhinev tasakaalustamine ilma temperatuurikompensatsioonita põhjustab vigu. Kvaliteetsed BMS-i konstruktsioonid sisaldavad temperatuuri parandustegureid.

Liigne{0}}toetus tasakaalustamisele: Tasakaalustamine aitab, kuid ei lahenda selliseid põhiprobleeme nagu lahtrid või tugev võimsuse halvenemine. Kui lahtrite mahutavus erineb rohkem kui 15{2}}20%, ei taasta ainuüksi tasakaalustamine paketi jõudlust – lahtrid on vaja asendada.

Ebapiisavad tasakaalustamise spetsifikatsioonid: Tarbekaubad koonerdavad mõnikord kulude vähendamiseks tasakaalustamisvõimet, mis põhjustab võimsuse vähenemist ja varajasi tõrkeid. Tööstuslikud ja autotööstuse rakendused nõuavad tavaliselt tugevamat tasakaalustamist, et tagada pikaealisus.

Kui rakkude tasakaalustamise aruteludes domineerivad liitiumi{0}}rakendused, on erinevatel keemiatel erinevad nõuded.

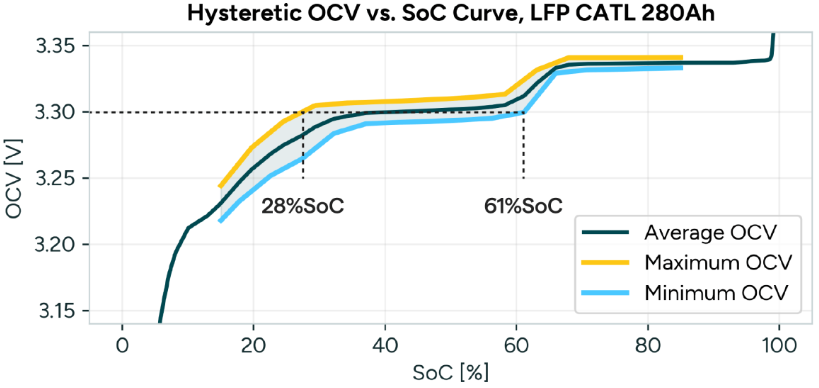

Liitiumraudfosfaadi (LiFePO4) keemia ja selle ainulaadsed rakkude tasakaalustamise nõuded: Lame pingekõver suurema osa laadimistsükli ajal muudab pinge{0}}põhise tasakaalustamise vähem tõhusaks. SOC-põhised algoritmid töötavad paremini, kuigi LiFePO4 suurem isetühjenemine- võrreldes teiste liitiumkeemiaga nõuab sagedasemat tasakaalustamist.

Nikkel-mangaankoobalt (NMC): Lineaarne tühjenduskõver ja pinge{0}}puhastussuhe muudavad nii pinge-- kui ka SOC-põhise tasakaalustamise tõhusaks. Temperatuuritundlikkus nõuab tasakaalustamise ajal hoolikat soojusjuhtimist.

Plii-happeakud: need vastupidavad akud taluvad tasakaalustamiseks paralleelselt{0}}ühendatud reservuaarielemente. Keemia vastupidavus võimaldab lihtsamaid ja toorasemaid tasakaalustamismeetodeid, kui liitium-ioonakud võimaldavad.

Iga keemia pingeomadused, temperatuuritundlikkus ja ohutusvarud määravad optimaalsed tasakaalustamisparameetrid ja -meetodid.

Cell Balancing

Valdkond areneb edasi, kui akutehnoloogia areneb:

Tahkis{0}}akud: kui tahkis{0}}liitiumakud jõuavad turule, võivad nende erinevad elektrilised omadused vajada uusi tasakaalustamisviise. Vedela elektrolüüdi puudumine muudab rikkerežiime ja vananemismustreid.

Juhtmevaba tasakaalustamine: Teadusuuringud uurivad mahtuvuslikku või induktiivset energiaülekannet elementide vahel ilma otseste elektriühendusteta, mis võib lihtsustada paketi disaini ja vähendada juhtmestiku keerukust.

Ise-tasakaaluvad rakud: Mõned tootjad uurivad põhiliste tasakaalustusahelate ehitamist otse üksikutesse elementidesse, mitte paketi tasemel, jaotades tasakaalustusfunktsiooni kogu aku ulatuses.

Ennustav tasakaalustamine: tasakaalustamatuse ilmnemisel reaktiivse tasakaalustamise asemel võivad ennustavad algoritmid{0}}ennatavalt kohandada rakkude laetusi, lähtudes eeldatavast kasutusmustrist ja vananemise trajektooridest.

Nende arenduste eesmärk on parandada töökindlust, vähendada kulusid ja pikendada aku eluiga, kuna energia salvestamine muutub transpordi- ja võrguinfrastruktuuris üha kesksemaks.

Tasakaalustamist vajavad ainult seeriaelementidega pakendid. Üheelemendilised-akud ja ainult paralleel-konfiguratsioonid tasakaalustavad loomulikult nende otseühenduste kaudu. Peaaegu kõik liitiumioonakukomplektid, milles on rohkem kui üks seeriaelement, saavad kasu teatud tüüpi tasakaalustamisest, kuna elemendid vananevad ja omadused erinevad.

Kaasaegsed akuhaldussüsteemid tasakaalustavad automaatselt iga laadimistsükli ajal, kui pingeerinevused ületavad läve. Pakend ei vaja käsitsi sekkumist. Optimaalse pikaealisuse tagamiseks aitab BMS-il rakkude täielikku tasakaalustamist iga 10–20 tsükli järel täislaadimise kaudu säilitada.

Liigne tasakaalustamine võib põhjustada probleeme. Liiga agressiivne passiivne tasakaalustamine raiskab energiat ja tekitab tarbetut soojust. Väga sagedane aktiivne tasakaalustamine suurendab komponentide kulumist ja põhjustab laengu ülekandetsüklitest väikest täiendavat vananemist. Hästi-konstrueeritud süsteemid tasakaalustavad ainult vajaduse korral, leides tasakaalu korrigeerimise ja tõhususe vahel.

Komponentide tõrked, valed BMS-i sätted, rakkude tõsine lagunemine või tasakaalustusahela tootmisdefektid võivad takistada tõhusat tasakaalustamist. Äärmuslikud temperatuurid võivad samuti takistada nõuetekohast toimimist{1}}enamik süsteeme peatab tasakaalustamise, kui paki temperatuur ületab termilise stressi vältimiseks ohutuid piire.

Elementide tasakaalustamine on tänapäevase akutehnoloogia põhinõue, eriti liitiumioonakude rakendustes, mis hõlmavad elektrisõidukeid kuni taastuvenergia salvestamiseni. Tehnika areng lihtsatest passiivsetest takistivõrkudest keerukate aktiivsete laengu ümberjaotussüsteemideni peegeldab kasvavaid nõudmisi aku jõudlusele ja pikaealisusele. Kuna ülemaailmne üleminek elektrifitseerimisele kiireneb, oodake jätkuvat innovatsiooni tasakaalustamismeetodites, mis pigistavad igast elemendist maksimaalse võimekuse, tagades samas ohutu ja usaldusväärse töö tuhandete laadimistsüklite jooksul.
