Mis on anoodimaterjal?

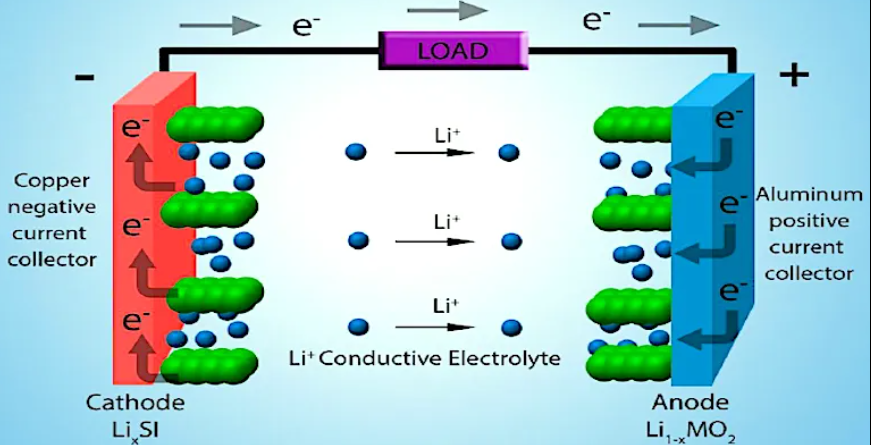

Anoodmaterjal on negatiivse elektroodi komponent akudes, kus tühjenemise ajal toimub oksüdeerumine, vabastades elektronid, mis voolavad välise vooluahela kaudu katoodile. Liitium-ioonakudes säilitavad anoodmaterjalid liitiumioone laadimise ajal ja vabastavad need tühjenemise ajal. Need materjalid määravad otseselt aku kriitilised omadused, sealhulgas laadimiskiiruse, energiasalvestusmahu, tsükli eluea ja ohutuse. Kõige tavalisem anoodimaterjal on grafiit, mis moodustab ligikaudu 98% kaubanduslikult müüdavatest liitium-ioonakudest, kuigi suurema energiatihedusega rakenduste jaoks on kerkimas ka räni-põhiseid alternatiive.

Aku anoodid põhinevad erinevatel materjalide perekondadel, millest igaüks pakub energiasalvestavate rakenduste jaoks erinevaid jõudlus{0}}kompensatsioone.

Kaubanduslikus liitium-ioonakude tootmises domineerib grafiit, mis moodustab 2024. aasta seisuga ligikaudu 98% anooditurust. See süsinik-struktureeritud materjal salvestab laadimise ajal liitiumioone oma kihiliste grafeenilehtede vahele. Maavaradest kaevandatud looduslik grafiit tagab suure võimsuse madalamate tootmiskuludega, kuid selle struktuur laieneb laadimistsüklite ajal{5}}. Sünteetilist grafiiti töödeldakse kõrgel-temperatuuril üle 2500 kraadi, luues stabiilsemad sisestruktuurid, mis pikendavad aku eluiga ja võimaldavad kiiremat laadimist rohkete liitiumioonide kaudu.

Grafiidi teoreetiline maksimaalne võimsus on 372 mAh/g, mis saavutatakse siis, kui üks liitiumioon paaritub kuue süsinikuaatomiga täielikult liitiumis olekus (LiC₆). Kuigi tootjad on aastakümneid kestnud optimeerimise kaudu sellele piirile lähenenud, on grafiidi võimsuse ülemmäär sundinud tööstust otsima paremaid -jõudlusega alternatiive.

Räni on kõige lootustandvam suure võimsusega-alternatiiv, mis salvestab 4,4 liitiumiooni räni aatomi kohta, võrreldes grafiidi süsiniku---suhtega 6:1. See aatomitaseme eelis tähendab, et teoreetiline võimsus ületab 3600 mAh/g{10}}umbes kümme korda grafiidi maksimumi.

Väljakutse seisneb räni mahu suurendamises. Liitimise käigus paisuvad räniosakesed ligikaudu 300–400% nende algsest suurusest. See paisumine tekitab mehaanilisi pingeid, mis lõhenevad materjali, katkestavad elektriühendused ja põhjustavad kiiret võimsuse halvenemist. Varajased puhtad räni anoodid kaotasid 10 laadimistsükli jooksul suurema osa võimsusest.

Praegused kaubanduslikud lähenemisviisid segavad komposiitstruktuurides räni grafiidiga. POSCO Future M tutvustas 2025. aasta märtsis räni-süsinikanoodi, mis pakub viis korda suuremat grafiidi salvestusmahtu ja mille masstootmise eesmärk on aastaks 2027. LG Energy Solution sai 2019. aastal esimeseks tootjaks, kes rakendas 2019. aastal elektrisõidukites 5% räni{5}} legeeritud anoote. Tööstusharu andmed 2024. aasta kohta näitavad, et 2024. aasta silnodesiidisisalduse massiprotsent jääb allapoole. hallata laienemisprobleeme, suurendades samal ajal energiatihedust.

LTO anoodid töötavad kõrgema pingepotentsiaaliga (umbes 1,55 V vs. Li/Li⁺) võrreldes grafiidi nullilähedase potentsiaaliga. See pinge positsioneerimine hoiab ära liitiumdendriidi moodustumise-metallist keermed, mis võivad aku eraldajaid läbi torgata ja lühiseid põhjustada. Materjal säilitab konstruktsiooni stabiilsuse jalgrattasõidu ajal minimaalsete mahumuutustega, muutes selle sobivaks ohutus{6}}kriitilisteks rakendusteks õhusõidukites ja reisilaevades.

Kompromiss{0}}tuleb energiatihedusele. LTO kõrgem tööpinge vähendab elemendi üldist pinget, kui see on ühendatud standardsete katoodidega, piirates võimsust. 2024. aasta uuring ajakirjas Energy & Environmental Materials tõi esile LTO kasutamise äärmuslikes ohutusnõuetes{4}}, kus selle vähenenud termilise löögi oht kaalub üles energiatihedusega seotud probleemid.

Liitiummetalli anoodid suurendavad teoreetilise võimsuse 3,860 mAh/g-üle kümnekordse grafiidi piiri. Liitiumioonide hoidmise asemel peremeesstruktuuris sadestavad liitiummetalli anoodid liitiumi laadimise ajal otse pinnale. LG Energy Solution plaanib 2027. aasta lõpuks kasutusele võtta liitiummetalli anoodid väikese võimsusega-süsteemides, mis hiljem laieneb ka suurema-võimsusega rakendustele.

Jätkuvad uuringud konversiooni-tüüpi anoodide kohta, kasutades metallioksiide ja fosfiide, sulami-põhiseid tina ja germaaniumi sisaldavaid materjale ning orgaanilisi anoodiühendeid. Need on 2025. aasta seisuga suures osas arendusjärgus.

Anode Material

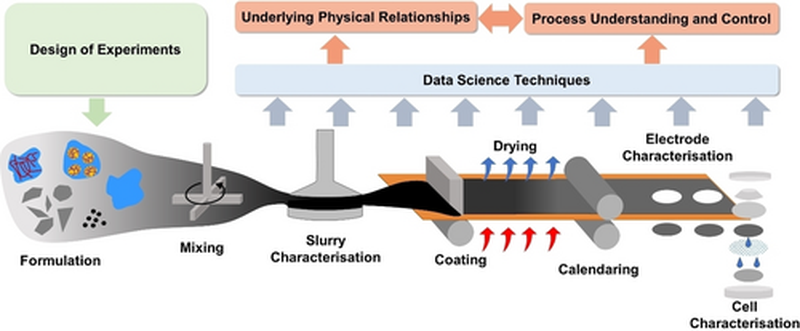

Anoodi tootmine hõlmab mitut täpsusetappi, olenemata materjali tüübist.

Toorained sünteesitakse aktiivseteks anoodühenditeks, seejärel jahvatatakse peeneks pulbriteks ning segatakse sideainete ja juhtivate lisanditega, et moodustada suspensioonid. Grafiitanoodide puhul katavad tootjad selle suspensiooni vaskfooliumist voolukollektoritele. Kaetud fooliumid läbivad kuivatusahju, et eemaldada lahustid ja kindlustada materjali nakkumine. Kalandriprotsess surub ja silub katte läbi rullide, tagades ühtlase paksuse ja korraliku nakkumise.

Räni{0}}grafiitkomposiidid vajavad mahu suurendamiseks täiendavat töötlemist. Täiustatud tehnikad hõlmavad räni nanostruktureerimist osakesteks, mille suurus on alla 100 nanomeetri, räni katmist süsiniku kestadega, et piirata paisumist, ja räni kinnistamist poorsetesse grafiitmaatriksitesse. Keemilised aur-sadestamise meetodid võivad toota ühtlast nano-skaala räni, mis on dispergeeritud süsinikustruktuurides, kuigi tootmise keerukus on suurem.

Anode Material

Tõhusad anoodimaterjalid peavad vastama mitmele konkureerivale nõudele.

Erivõimsus: Suurema mahutavusega materjalid salvestavad rohkem energiat kaaluühiku kohta. Kui praktikas saavutab grafiit maksimaalselt umbes 360 mAh/g, siis räni-süsinikkomposiidid toodavad praegu tööstuslikes mastaapides 450–500 mAh/g.

Elektrijuhtivus: Materjalid vajavad energiakadude minimeerimiseks piisavat elektronide liikuvust. Grafiidi suurepärane juhtivus muudab selle ideaalseks, samas kui puhas räni vajab voolu liikumise säilitamiseks süsiniku lisandeid või katteid.

Struktuurne stabiilsus: Materjalid peavad taluma korduvat liitiumi sisestamist ja ekstraheerimist ilma lagunemiseta. Grafiit säilitab struktuuri hästi, kuid räni paisumine nõuab pragunemise vältimiseks komposiitarhitektuure.

Esimese tsükli efektiivsus: esialgne laadimistsükkel moodustab tahke{0}}elektrolüütidevahelise faasi (SEI) kihi, mis kulutab liitiumi pöördumatult. Madalam esimese-tsükli efektiivsus tähendab vähem saadaolevat võimsust. Grafiit saavutab tavaliselt 90–93% esialgse efektiivsuse, samal ajal kui ränimaterjalid jäävad ajalooliselt maha 70–85%.

Tsükli eluiga: kaubanduslikud akud sihivad 800{5}}1200 laadimistsüklit 80% mahutavuse säilitamisega. Grafiit ületab selle võrdlusaluse kergesti. Räni-süsinikkomposiidid on aastatel 2023-2025 välja töötatud täiustatud töötlemismeetodite abil paranenud 300–500 tsüklilt 800–1200 tsüklini.

Anoodmaterjalide turg ulatus 2024. aastal 3,5 miljardi dollarini ja prognoosib 2034. aastaks 14,7 miljardi dollarini, kasvades InsightAce Analyticsi andmetel 15,7% aastas. See laiendus jälgib otse elektrisõidukite kasutuselevõttu ja võrgu{6}}mahus energiasalvestite kasutuselevõttu.

Anoodimaterjalid moodustavad 10-15% liitium-ioonakuelementide kuludest, võrreldes katoodmaterjalide 30–40% osakaaluga. 2024. aastal langesid akude hinnad 20% 115 dollarile kWh kohta, mis on järsem langus alates 2017. aastast. BloombergNEF peab selle põhjuseks elementide tootmise ülevõimsust, mastaabisäästu ja madalamaid metallihindu.Liitiumaku hindHiinas ulatusid hinnad 94 dollarini kWh kohta, samas kui USA ja Euroopa hinnad olid vastavalt 31% ja 48% kõrgemad.

See hinnasurve mõjutab anoodi materjali ökonoomsust. Looduslik grafiit maksab madalamate töötlemisnõuete tõttu vähem kui sünteetilised variandid. Räni-süsinikkomposiidid maksavad praegu Hiinas ligikaudu 750 000 CNY tonni kohta, mistõttu on vaja vähendada 110 000–170 000 CNY-ni tonni kohta, et grafiidiga võrreldes oleks majanduslik tasuvus 50 000–80 000 CNY tonni kohta.

Anoodikulude ja akuhindade vaheline seos loob keeruka dünaamika. Kuna akutootjad pigistavad marginaale, et säilitada turuosa 2025. aastal, kandub surve ülesvoolu materjalide tarnijatele. Anooditootjad reageerivad sellele, optimeerides tootmistõhusust ja otsides järgmise-põlvkonna materjale, mis õigustavad kõrgetasemelist hinnakujundust jõudluse eeliste kaudu.

Toorainekulud kõiguvad oluliselt. Liitiumkarbonaadi hinnad langesid 70 000 dollarilt tonni kohta 2022. aastal alla 15 000 dollarile 2024. aastal. Kuigi katoodmaterjalid sisaldavad rohkem liitiumi, mõjutavad need hinnakõikumised siiski anoodide tootmist elektrolüütide kulude ja tarneahela häirete kaudu.

Hiina domineerib anoodmaterjalide tootmises, tekitades tarnete koondumise riske, mis ajendasid nii USA energeetikaministeeriumi kui ka Euroopa Komisjoni kandma loodusliku grafiidi kriitilise materjali hulka. 2024. aastal andsid Hiina tootjad ligikaudu 90% ülemaailmsest grafiitanoodi toodangust.

Lääne tootmisvõimsus laieneb, kuid on endiselt piiratud. Põhja-Ameerika tootjad, nagu Syrah Resources, Northern Graphite ja Nouveau Monde, arendavad tarneahelaid, nagu ka Euroopa tegijad, sealhulgas Talga Resources ja Vianode. Need jõupingutused seisavad silmitsi väljakutsetega, mis on seotud Hiina tootmiskulude ja jätkusuutlikkuse nõuete täitmisega.

SMM-i statistika kohaselt jõudis Hiina grafiitanoodi toodang 2024. aastal 1,845 miljoni tonnini, mis on 14% rohkem kui aasta-kui-aasta. Kunstlik grafiit moodustas 90,6% sellest mahust, kuna tootjad rakendasid kulude kontrollimiseks täiustatud tehnoloogiaid, nagu pidev grafitiseerimine. Loodusliku grafiidi ekspordipiirangud ajendasid mõned välismaised kliendid kunstliku grafiidi poole, suurendades veelgi selle turuosa.

Erinevad rakendused nõuavad erinevaid anoodi omadusi.

Elektrisõidukite akud seavad esikohale energiatiheduse ja kiire laadimise. Räni-legeeritud grafiidianoodid aitavad pikendada sõiduulatust, kusjuures ränisisaldus suureneb järk-järgult, kui mahu suurendamise lahendused paranevad. Tesla, BMW ja teised autotootjad on teatanud partnerlusest räni anoodide arendajatega, et neid rakendada aastatel 2025–2027.

Tarbeelektroonika tasakaalustab energiatiheduse tsükli eluea ja ohutusega. Nutitelefonid ja sülearvutid kasutavad tavaliselt optimeeritud grafiitanoode, mis edastavad usaldusväärselt 500–1000 laadimistsüklit mitme kasutusaasta jooksul.

Võrgustike-mõõtkavas energiasalvestussüsteemid rõhutavad tsükli eluiga ja kulusid energiatiheduse asemel, kuna ruumipiirangud on vähem olulised. Need rakendused kasutavad sageli LFP (liitiumraudfosfaat) katoode, mis on pikaajalise stabiilsuse tagamiseks seotud grafiitanoodidega. Mõned paigaldused uurivad LTO anoode, kus ohutus ja pikaealisus õigustavad suuremaid kulusid.

2024. aasta veebruaris ajakirjas Scientific Reports avaldatud uuringud näitasid bio-põhist anoodi tootmist biosöe katalüütilise grafitiseerimise kaudu. Trimetallist hübriidkatalüsaatorit (nikkel, raud ja mangaan) kasutades saavutasid teadlased 89,28% grafitisatsiooniastme ja 73,95% konversioonimäära, pakkudes jätkusuutlikku alternatiivi naftapõhisele grafiidile.

Nanostruktureerimise edusammud parandavad jätkuvalt räni anoodi jõudlust. Meetodid hõlmavad voolukollektoritega ühendatud räni nanojuhtmete loomist, räni kapseldamist grafeenikestesse ja tuumade -kestaosakeste struktuuride kujundamist. Group14 Technologies patenteeris räni-süsinikkomposiidi, mis võimaldab 50% suurema mahulise energiatiheduse kui tavalisel grafiidil.

Pinnakatte tehnoloogiad kõrvaldavad SEI kihi ebastabiilsuse. Täiustatud sideained nagu polüakrüülhape ja karboksümetüültselluloos taluvad paremini räni mahu muutusi võrreldes traditsioonilise polüvinülideenfluoriidiga. Uued elektrolüütide lisandid aitavad moodustada stabiilsemaid SEI kihte, mis on vastupidavad paisumis-kokkutõmbumistsüklite ajal pragunemisele.

Anode Material

Anoodimaterjalide mõistmine nõuab konkreetsete toimivusmõõdikute uurimist, mis määravad aku tegeliku käitumise -maailmas.

Tavaline nutitelefoni aku sisaldab ligikaudu 15{8}}20 grammi anoodimaterjali. Kasutades grafiiti 350 mAh/g tegeliku võimsusega, annab see umbes 5,25–7 Wh aku koguenergiast. Üleminek 10% ränikomposiidile kiirusel 450 mAh/g tõstaks selle 6,75–9 Wh-ni – ligikaudu 20–25%.

Kiire laadimise võime sõltub suuresti anoodi omadustest. Grafiit suudab ohutult vastu võtta umbes 1C laadimiskiirust (täislaadimine ühe tunniga), täiustatud koostised ulatuvad 2-3C-ni. Ränimaterjalid lubavad veelgi suuremat kiirust liitiumi pinnasadestamise mehhanismi tõttu, mitte tahkis difusiooni kaudu läbi grafiidikihtide.

Temperatuuri jõudlus sõltub materjalist. Grafiitanoodid ohustavad liitiumiga katmist temperatuuridel alla 0 kraadi, kus liitium ladestub metallina, mitte ei interkaleeru korralikult. See tekitab ohutusriske. LTO säilitab jõudluse kuni -30 kraadini, muutes selle sobivaks külma kliimaga rakendustes, vaatamata väiksemale energiatihedusele.

Akutootjad hindavad anoodimaterjale standardsete protokollide kaudu. Moodustamistsüklid 0,1 °C juures määravad kindlaks baastaseme suutlikkuse ja SEI kihi moodustumise. Võimsuse testid laadivad ja tühjendavad järk-järgult suurematel vooludel (0,5 C, 1 C, 2 C, 3 C), et hinnata võimsuse edastamist. Tsükli eluea testimine läbib sadu kuni tuhandeid laadimistsükleid{8}}määratud kiirustel ja temperatuuridel.

Täiustatud iseloomustustehnikad hõlmavad röntgendifraktsiooni kristallstruktuuri analüüsiks, skaneerivat elektronmikroskoopiat osakeste morfoloogia uurimiseks ja elektrokeemilist impedantsi spektroskoopiat takistuse ja laenguülekande kineetika mõistmiseks. Need mõõtmised aitavad tootjatel optimeerida osakeste suurust, kuju, pindala ja katte parameetreid.

Osakeste suuruse jaotus mõjutab eriti jõudlust. Suuremad osakesed vähendavad pindala, piirates reaktsiooni kineetikat, kuid parandades esimese-tsükli efektiivsust. Väiksemad osakesed suurendavad reaktsioonikiirust, kuid loovad rohkem pinda soovimatute kõrvalreaktsioonide jaoks. Tootjad sihivad tavaliselt konkreetseid suurusjaotusi, mis on nende rakenduse jaoks optimeeritud, sageli grafiidi puhul vahemikus 10–20 mikromeetrit.

Anoodmaterjalide valdkond areneb kiiresti, kuna akude nõudlus kasvab. Grafiit jääb tõenäoliselt keskpikas perspektiivis domineerivaks, arvestades selle kulueeliseid ja küpseid tarneahelaid. Räni integreerimine suureneb järk-järgult, kui tootjad lahendavad laienemisprobleeme. Järgmise-põlvkonna materjalid, nagu liitiummetall, ootavad arendustorustikus läbimurdelisi lahendusi tehnilistele tõketele.

Võtmed kaasavõtmiseks

Anoodmaterjalid moodustavad negatiivse elektroodi akudes, kus toimub oksüdatsioon. Praegu domineerib grafiit oma 372 mAh/g mahu ja kuluefektiivsuse tõttu 98% turuosaga.

Räni pakub 10 korda suuremat teoreetilist võimsust 3,600+ mAh/g juures, kuid seisab silmitsi 300–400% mahu suurenemise väljakutsetega, mis piiravad 2025. aastast alates kaubandusliku räni sisaldust komposiitstruktuurides alla 8%.

Akude hinnad langesid 2024. aastal 20% 115 dollarile kWh kohta, kusjuures anoodimaterjalid moodustasid 10–15% akude kogukuludest ja kogesid hinnasurvet, kuna tootjad konkureerivad marginaalide pärast.

Anoodmaterjalide turg kasvab prognooside kohaselt 3,5 miljardilt dollarilt 2024. aastal 14,7 miljardile dollarile 2034. aastaks elektrisõidukite kasutuselevõtu ja energiasalvestamise laiendamise tõttu.

Järgmise-põlvkonna materjalid, sealhulgas ränisisaldusega-komposiidid ja liitiummetalli anoodid, on suunatud turustamisele aastatel 2025–2027, kusjuures suuremad tootjad, nagu LG Energy Solution ja POSCO Future M, juhivad arendustegevust
